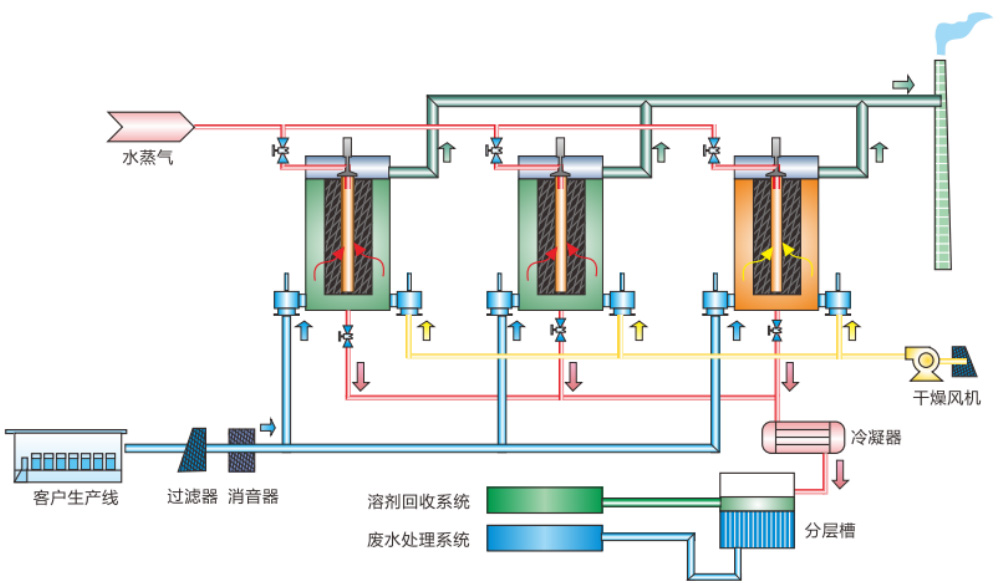

工艺流程说明：
工艺过程主要包括：吸附系统、再生系统和自动控制系统。

吸附过程
废气进入吸附系统，经过进气/脱附挡板阀进入吸附器，穿过活性炭纤维吸附芯吸附后，经中心筒从上挡板阀排出，合格的气体再经过排气挡板阀直接排空。

脱附
吸附器的上挡板阀压下，吸附器上的蒸汽阀打开，吹入蒸汽与吸附气流方向反向吹扫炭纤维吸附层，解吸出来的有机物和蒸汽混合物经冷凝器冷凝后，送入分层槽重力分层，集中到储槽储存，然后通过计量泵送入客户有机物储槽。

间歇淋水
脱附蒸汽停止吹扫后，吸附器床层在不停地向下淋着冷凝的热水。如果马上通入冷空气进行干燥降温，活性炭颗粒需要很长的干燥降温时间，才能达到效果。因此，在工艺控制上设置间歇淋水时间，让其自然将水控干，然后再进行干燥降温操作。
从吸附器底部流出的间歇淋水混合液经深冷却器冷却后，送入分层槽重力分层，集中到储槽储存，然后通过计量泵送入客户有机物储槽。

降温干燥
间歇淋水完成后，吸附剂温度仍很高、湿度仍很大，不利于吸附操作，所以要用足够的新鲜冷空气对其进行吹扫，达到对碳纤维吸附剂降温和干燥的目的。启动干燥风机，新鲜空气经过滤后加压，经过干燥风挡板阀进入吸附器，穿过活性炭纤维吸附床，再经过排气挡板阀排空。
